用途

一體三索式格柵除污機耙斗容積及牽引力大，可廣泛應用于截取自來水廠、雨水泵站、發電廠冷卻水取水口、城市污水處理廠及工業廢水中粗大的固體懸浮物，是理想的大型水源預處理設備。

結構及工作原理

主要由柵條、耙斗、主動鋼絲繩、差動鋼絲繩、主傳動機構及差動機構組成。在電氣控制系統指令下，主、差動機構耙斗自動交替往復工作，將進水渠水體中的渣物自動清除。

性能特點

1．自動控制耙斗運動(可根據用戶要求，采用可編程控制器以及液位差控制)。

2．設計了一套導繩機構，解決了亂繩的煩惱。

3．設置了上、下限高度限位器，當耙斗下降至井底，鋼絲繩失去重力，上部滑輪機構的松繩開關動作；當耙斗上升至極限位置時，感應開關動作并瞬間切斷電源。

4．設置了一套控制耙斗開、合的感應開關，以確保耙斗開合動作到位、可靠。

5．設置有過力矩保護裝置，當耙斗工作載荷超出設計值時，該裝置動作，切斷電源并報警。

6．當井底沉積的垃圾過多時，耙斗下降遇阻，上部松繩開關動作，停止下降并合耙，分次將沉積垃圾清除。

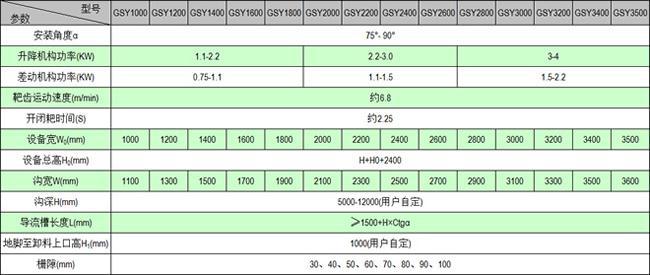

主要性能參數表

注：1.特殊規格另行設計。

2.設備的過水量可參照本公司的格柵除污機。

3.訂貨時，根據用戶所提供的格柵井寬度、井深、安裝角等詳細技術數據，本公司即提供土建、預埋件圖。

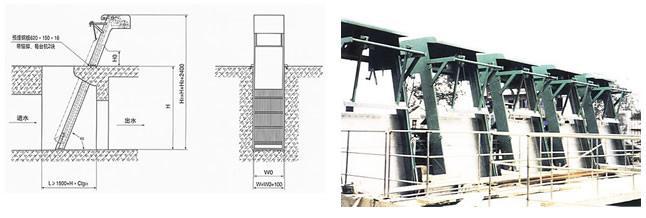

安裝示意圖

注：1.采用整機吊裝，安裝時將機架兩側的支承鋼板（兩塊620×150×16帶錨腳的鋼板）焊為一體即可。

2.如設備是90°安裝時，則格柵井底須埋鋼板700×250×16（帶錨腳），其數量視機寬及溝深的具體情況而定。
