概述

格柵除污機是一種用于清除水體中較大固體懸浮物的大型粗格柵設備，本裝置可以連續自動清除液體中的固體懸浮物，設計合理、結構簡單、運轉安全、可靠、自動化程度高，可廣泛應用于城市污水處理、自來水廠取水口、雨水泵站、發電廠冷卻水取水口等大流量的水處理場所。設備機架結構采用與眾不同的工作原理，即耙齒鏈在柵條前后作回轉運動，當耙齒運轉到柵條的迎水面時，即插入柵條縫隙中由下往上作清撈動作。耙齒鏈采用封閉式，保證不讓雜物侵入，使設備運轉更加平穩。在設備安裝時采用整機吊裝，只需在集水井兩側的地坪上預埋兩塊鋼板，土建簡單，節約，安裝維修方便。

工作原理

格柵除污機包括機架、驅動變速系統、傳動導輪、支承輪以及繞其轉動的封閉式回轉牽引鏈，齒耙和柵條。在電機減速器的驅動下，回轉牽引鏈由下往上作回轉運動，當牽引鏈上的齒耙運轉到柵條的迎水面時，耙齒即插入柵條的縫隙中作清撈動作，將柵條上所截留的雜物刮落耙中。由于齒耙設計成雙齒齒耙，雙齒間呈一夾角，這樣當一齒插入柵條縫隙中清撈時，另一齒則與其形成包圍之勢將固體雜物包圍住，不讓其脫漏，清除效率高且徹底。當齒耙運轉到機器上部時，耙齒翻轉，雜物靠自重自行脫落容器中或輸送機上，把雜物送走。

同時，在設計時充分考慮到：

1．雜物可能進入牽引鏈中，將牽引鏈卡死，故設計了封閉式牽引鏈。

2．水下軸組件采用不銹鋼材料，配以尼龍軸承免去了水下部件的日常維護。

3．精心設計了防脫鏈系統。

特點與使用條件

1． 格柵除污機的柵條放置于耙齒牽引鏈的中間位置(其它機械格柵置于牽引鏈之下)，改變了耙齒在清撈過程中的運動方向(與其它格柵相反)，避免把硬物帶入底部將齒耙及牽引鏈卡死。

2．本設備采用封閉回轉式牽引鏈。其主要有鏈板、鏈銷和滾輪組成。運行時由機架上的導軌作導向，滾輪在導軌上作滾動運動，阻力小且運轉平穩。

3．為避免沖擊負荷對設備的破壞，設計安裝了過載安全保護裝置，在設備發生故障時，會(huì )產生聲光報警并自動停機。

4．本設備可以根據用戶需要任意調節設備運行間隔時間，實現周期性運轉；可以根據柵前柵后液位差自動控制；并且有手動控制功能，方便檢修；本設備還具有報警裝置，在機器發生故障時，會(huì )產生聲光報警。用戶可根據不同的工作需要任意選用。

總之， 格柵除污機具有自動化程度高、清撈效果好、動力消耗小、耐腐蝕性好(機器分碳鋼、不銹鋼，其余為不銹鋼)等優點， 在無人看管的情況下，可保證連續穩定工作，日常維護工作很少。

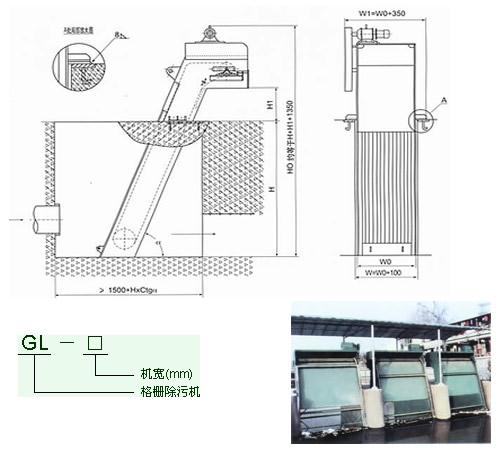

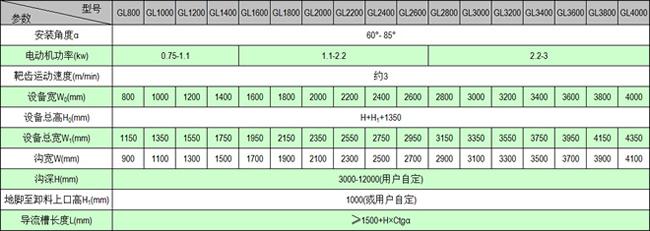

設備外形及安裝尺寸表

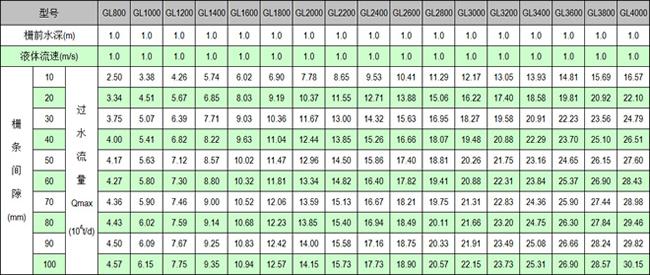

過水流量表

注：1、設備型號則根據過水量、提升高度、固液分離總量、所分離雜物的顆粒大小來選型，同時選配不同的柵條間距。

2、特殊規格另行設計。
